新产品上线!HZZPF系列噪声测试平衡负载系统!--【尊时凯龙电力】
颁布功夫:2024-01-31 16:06:58人气:
一、产品简介
本产品是由本公司自行研发出产的噪声测试平衡负载系统,,,,,该节造系统拥有操作便捷,,,,,机能优越使用安全靠得住、表形美观、耐用、移动方便等特点。。。。。。本设备重要用于电容器,,,,,电容器柜及容性负载的升压通电试验,,,,,解决用幼容量电源实现大容量负载的设备通电试验。。。。。。
本产品选取先进的微电子芯片处置技术、触摸屏节造及无手动操作,,,,,操作单一了然。。。。。。全数测试参数设定后自动进行测试,,,,,无需人为过问。。。。。。也能够用手动按键操作实现有关试验。。。。。。
二、技术参数
1、输入电压:AC三相四线/50HZ
2、输入电流:86.6A
3、输出电压:AC:0-420V
4、输出电流:0-600A
4、显示方式:7寸高清触摸彩屏及4位LED数显表
5、操作方式:自动模式、手动模式、
6、精度:0.5%
7、保;;;;;ぃ旱缌鳌⒌缪
8、保;;;;;し绞剑汗鞅;;;;;;ぁ⒐贡;;;;;;ぁ⑷嗟缪共黄胶獗;;;;;;
三、档位选择
通过铭牌确认电容柜的电容总容量,,,,,通过电容容量选择补尝的电容器容量,,,,,选择步骤:尽量先择电抗器容量和电容器容量靠近的电抗器容量,,,,,常用的电容柜容量为:150 200,,,,,240,,,,,300,,,,,360 .
若是电容的额定电压为400V,就先对应的:150-150,,,,,200-200,,,,,240-260,,,,,300-300,,,,,360-360.
四、操作注明
注:本测试系统选取自动模式(触摸屏节造)、手动模式(按钮节造)
触摸屏节造自动操作:

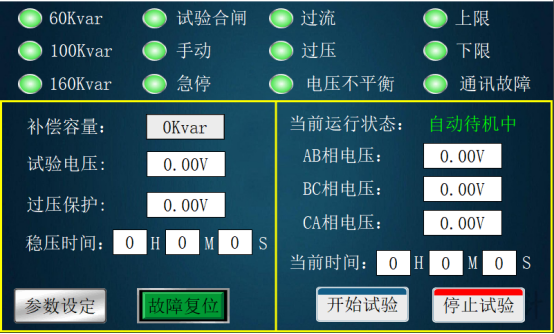

1、 按有关试验规程衔接好测试线,,,,,合上电源,,,,,系统开机进入主界面,,,,,如图1:
2、将设备面板上的“手动/自动”旋钮转到自动,点击触摸屏界面上的“参数设定”按钮,,,,,进入参数设定界面,,,,,如图2:
① :试验赔偿选择:点击对应容量的按钮。。。。。。
② :表接试验赔偿:接上表置赔偿电抗器后点击按钮打开至ON。。。。。。
③ :设定试验电压。。。。。。(凭据试验所需电压输入,,,,,最大430V)
④ :设定试验过压。。。。。。(必须大于试验电压值,,,,,最大440V)
⑤ :设定稳压功夫。。。。。。(设定对应功夫,,,,,达到试验电压后起头稳压计时,,,,,计时实现后自动降压归零,,,,,本设备允许稳压功夫不>1幼时)
⑥ :指标允许误差。。。。。。(试验电压达到允许误差内起头稳压计时。。。。。。)
⑦ :设定好参数后,,,,,点击确定返回主界面。。。。。。
⑧ :点击触摸屏的“起头试验”按钮,,,,,设备自动合闸升压至指标电压后起头稳压,,,,,稳压实现后会自动降压归零,,,,,并且分闸。。。。。。
⑨ :若是试验过程中,,,,,出现过压、过流、三相不平衡、通讯故障、系统会自动中断试验,,,,,并且对应的故障灯亮起。。。。。。
⑩ :故障排除后,,,,,按下“故障复位”按钮,,,,,能力再次起头试验。。。。。。
手动模式(按钮操作)和其他参数能够联系我征询~
五、当苦衷项
1.档位先择时后,,,,,升压过程关注试验电压,,,,,同时注意试验电流,,,,,试验电压和电流是加在电容柜两端的试验电压和电流。。。。。。
2.输入电流指的是调压器输出的电流,,,,,调压器的输出电流+电抗器的输出电流=电容器电流。。。。。。试验时关注电流值
3.考滤到试验装置的移动和使用方便,,,,,其中一台补尝电抗器选取表接设计。。。。。。
4.表接电抗器时:200的电抗器的衔接线能够经过互感器,,,,,也能够不经过互感器。。。。。。
