产品简介：
       HZWJF系列无局放耐压试验装置重要用于高压断路器、绝缘子、避雷器、开关、互感器、电缆附件、高压线圈等试品进行工频耐压、部门放电及其他科学试验钻研。。。。。。。全套设备蕴含智能化绝缘试验综合节造系统、数字式校对脉冲产生器、输入单元、工频无晕试验变压器、无局放耦合电容器、无局放；；；；；さ缱琛⒌缍餮垢衾肼瞬ㄗ爸玫。。。。。。。整套设备要求在户内使用，，，，，，，有优良且专用的接地系统，，，，，，，接地电阻<0.5Ω，，，，，，，越幼越好。。。。。。。

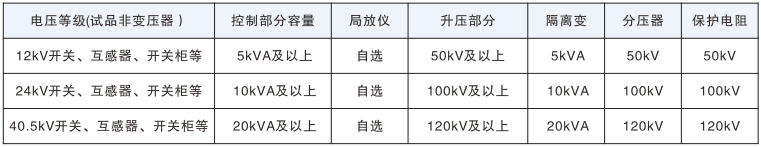

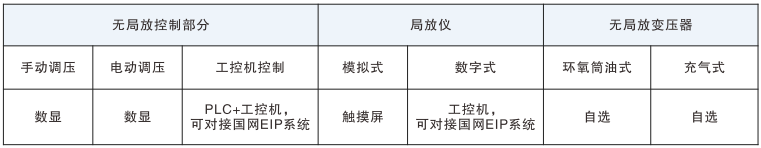

产品分类：

HZWJF-50/120无局放耐压试验装置

产品简介：

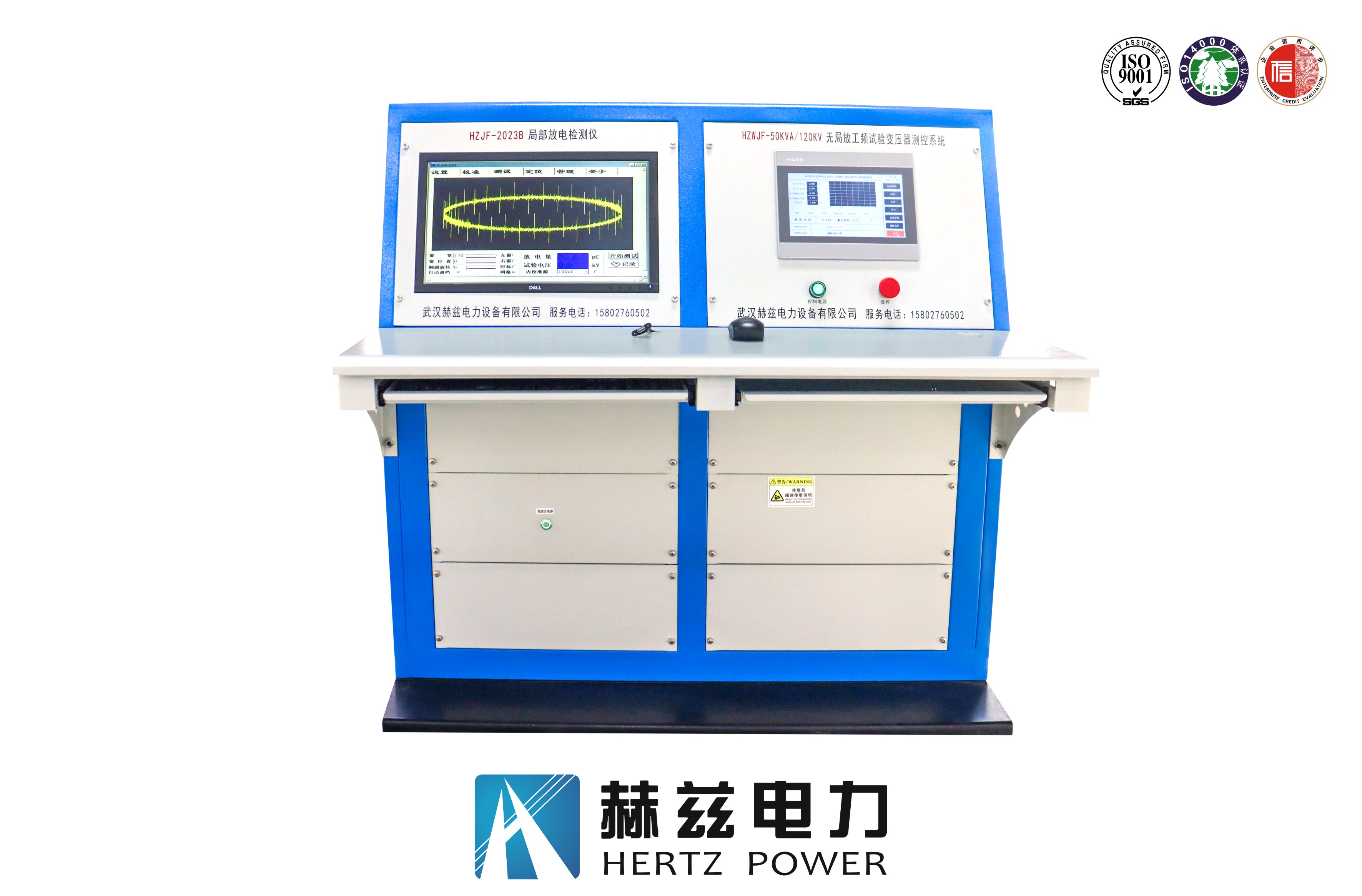

       触摸屏主界面可实现和上位机一样的节造职能，，，，，，，面板可数字显示当前试验电压、试验电流等必要信息，，，，，，，可手动设置升压曲线（设置额定电压，，，，，，，局放测试电流等必要参数），，，，，，，一键实现局放、耐压等测试。。。。。。。
       面板配有急停按钮开关，，，，，，，在垂危情况下，，，，，，，可按下此按钮，，，，，，，系统会自动降主回路开关分断。。。。。。。面板有电源按钮，，，，，，，按下系统带电启动。。。。。。。
       节造器拥有表部节造职能，，，，，，，提供有可与产生器部门衔接的启动按钮，，，，，，，终场按钮，，，，，，，以及测试了局状态批示灯等批示职能。。。。。。。浚浚浚＝谠炱髟ち粲斜聿亢臁⒙膛镜平涌冢，，，，，可用于主回路本体部门装置红绿批示灯。。。。。。。

技术参数：

额定输出容量：50KVA（无部门放电试验）
额定输出电压：120KV（无部门放电试验）
额定输出电流：0.416A（无部门放电试验）
额定输入电压：0.38KV
短路阻抗：<6%
成套装置局放水平：在100%额定电压下≤5pC，，，，，，，80%额定电压下≤2pC。。。。。。。
运行功夫：在100%UH、100%IH下从环境温度起头允许运行30分钟，，，，，，，在70%UH、IH下从环境温度起头允许陆续运行，，，，，，，变压器绕组温升≤65K，，，，，，，油面温升≤55K。。。。。。。
套装置波形畸变率：调压器输入电压波形畸变率<3%时，，，，，，，成套设备输出电压波形畸变率≤3%。。。。。。。
