干货讲堂 | 断路器二次节造回路道理图解
颁布功夫：2025-03-04 14:26:23人气：
本文单一描述断路器节造回路的根基道理，，，，，，由最根基的回路动手，，，，，，逐步参与防跳回路和关锁回路，，，，，，并对电路做一些美满。。 。。。。当然，，，，，，本文所给出的回路道理图仅仅是最最根基的、用于诠释其根基道理的，，，，，，现实利用中的回路要复杂得多。。 。。。。
一次设备是指直接用于出产、输送、分配电能的电器设备，，，，，，蕴含发电机、电力变压器、断路器、隔脱离关、母线、电力电缆和输电线路等，，，，，，是组成电力系统的主体。。 。。。。二次设备是用于对电力系统及一次设备的工况进行监测、节造、调节和保；；；；；；さ牡脱沟缙璞，，，，，，蕴含丈量仪表、通讯设备等。。 。。。。二次设备之间的相互衔接的回路统称为二次回路，，，，，，它是确保电力系统安全出产、经济运行和靠得住供电不成短缺的沉要组成部门。。 。。。。

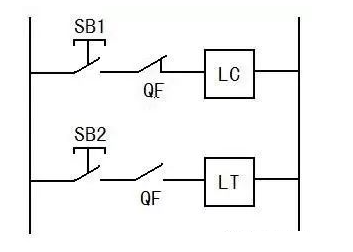

一、 最最根基的回路道理图
SB1：合闸开关 SB2：分闸开关 QF：断路器辅助触点 LC：合闸线圈 LT：分闸线圈
其作为道理很单一，，，，，，不再赘述。。 。。。。
二、 增长防跳回路
上面的回路存在一个问题：
若是SB1按下，，，，，，而此时电路中存在故障，，，，，，继电保；；；；；；ど璞富崃⒓醋魑，，，，，，使断路器跳闸，，，，，，此过程险些瞬时产生，，，，，，而操作人员尚来不及放松SB1，，，，，，则SB1回路中的QF由于断路器跳闸而复又关合，，，，，，此时会导致LC再次得电，，，，，，断路器再次合闸。。 。。。。如此往复，，，，，，产生了“跳跃”。。 。。。。
若是合闸成功，，，，，，但SB1由于某种原因粘连而无法断开，，，，，，那么在操作人员按下SB2进行分闸时，，，，，，由于SB1粘连，，，，，，同样会导致跳跃景象的产生。。 。。。。
跳跃景象对设备和操作人员的安全均组成很大风险，，，，，，所以必要增长防跳回路。。 。。。。

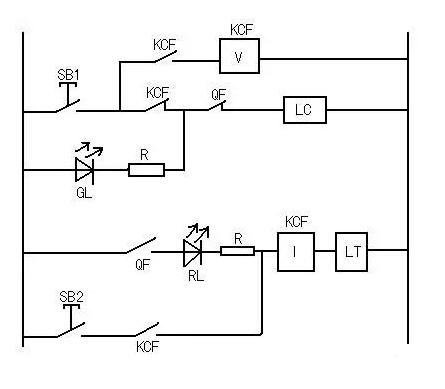

增长了防跳回路的道理图如下：
KCF(I)：电流防跳继电器，，，，，，电流达到限造值时作为，，，，，，此回路中，，，，，，预防合闸于故障时的跳跃
KCF(V)：电压防跳继电器，，，，，，电压达到限造值时作为，，，，，，此回路中，，，，，，预防分闸于故障时的跳跃
作为过程如下：
合闸：SB1按下。。 。。。。绿灯（GL）失电熄灭，，，，，，LC得电。。 。。。。断路器合闸。。 。。。。QF扭转状态。。 。。。。红灯（RL）亮，，，，，，KCF(I)得电【由于有RL和R的限流，，，，，，分闸线圈LT不及以作为】。。 。。。。KCF各辅助触点扭转状态。。 。。。。KCF(V)得电。。 。。。。
达到上述状态，，，，，，则合闸作为实现，，，，，，此过程险些瞬时实现，，，，，，SB1尚来不及放松。。 。。。。
若此时由于故障，，，，，，保；；；；；；ぷ爸檬苟下菲魈，，，，，，则由于KCF(V)的维持作用，，，，，，SB1回路经KCF辅助触点改路KCF(V)回路，，，，，，不会再使LC得电，，，，，，也就预防了断路器的再次合闸，，，，，，从而预防了跳跃的产生。。 。。。。
若是回路没有故障，，，，，，则合闸成功。。 。。。。此时放松SB1，，，，，，则KCF(V)失电，，，，，，但由于KCF(I)依然得电，，，，，，则KCF的各个辅助触点维持。。 。。。。
分闸：SB2按下。。 。。。。RL失电熄灭，，，，，，LT得电且达到限造电流作为。。 。。。。断路器分闸。。 。。。。QF复原到图中初始状态。。 。。。。正常状态下，，，，，，在合闸成功后，，，，，，各KCF辅助触点依然维持合闸后的状态，，，，，，使SB1支路经由KCF(V)导通。。 。。。。放松SB2。。 。。。。KCF(I)、KCF(V)均失电。。 。。。。各KCF辅助触点复原图中初始状态，，，，，，GL回路导通，，，，，，绿灯亮【由于有GL和R的限流，，，，，，LC合闸线圈不及以作为】。。 。。。。
若由于故障，，，，，，最典型如SB1粘连：由于合闸成功后各KCF辅助触点的维持，，，，，，此时，，，，，，SB1回路改路KCF(V)回路，，，，，，不会再使LC再次得电而导致断路器合闸，，，，，，从而预防了跳跃景象的产生。。 。。。。
三、增长关锁回路
增长了防跳回路的节造回路已得到了肯定的美满，，，，，，但是仍存在问题：例如断路器的操动系统存在问题（液压、气压过高或过低，，，，，，弹簧储能尚未实现等），，，，，，此时进行分、合闸操作，，，，，，则很容易导致分、合闸的作为失败。。 。。。。例如：断路器的操动机构为弹簧，，，，，，若弹簧储能未实现，，，，，，则分、合闸作为不能实现，，，，，，或实现得不到位，，，，，，容易对设备造成侵害。。 。。。。
故需增长关锁回路，，，，，，预防此类情况产生。。 。。。。下面以弹簧操动机构的断路器举例，，，，，，简要注明一下增长弹簧储能关锁回路的二次回路。。 。。。。

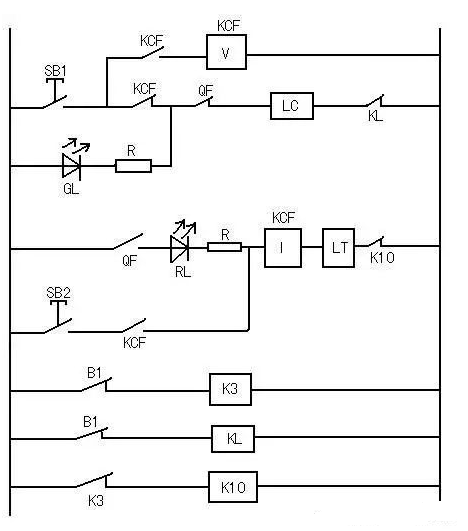

道理图如下：
B1：弹簧储能未实现时关合
若弹簧储能未实现，，，，，，则B1关合，，，，，，线圈K3、KL得电，，，，，，最终导致辅助触点KL、K10跳开，，，，，，此时无论是合闸还是分闸均无法实现，，，，，，起到了所进展的关锁成效。。 。。。。
四、进一步的美满

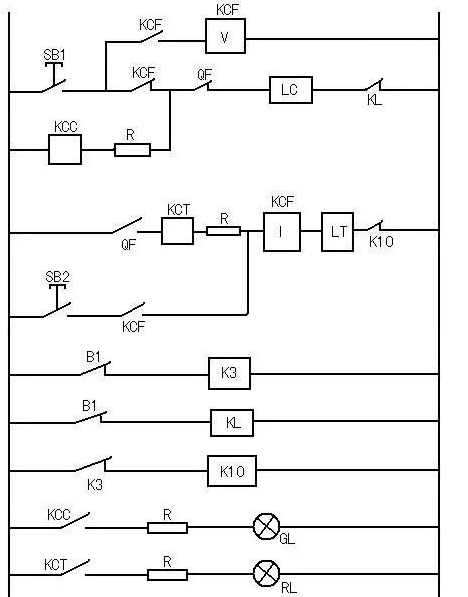

直到第三节，，，，，，本文所欲简述的断路器二次回路已初具雏形，，，，，，但仍需做进一步的美满：批示灯RL和GL直接接在分、合闸线圈地点回路中，，，，，，若是所用的是功率较大的白炽灯，，，，，，则会在分、合闸线圈上产生较大压降，，，，，，同时堵截分、合闸线圈时可能产生的较大滋扰电压也容易使白炽灯烧坏。。 。。。。要预防上述弊端，，，，，，能够用中央继电器接在分、合闸回路，，，，，，再由继电器接点节造批示灯，，，，，，道理图如下：（其道理相对单一，，，，，，此处不再赘述）
