电气工程中线缆选型的规定和口诀

颁布功夫:2025-06-05 11:43:13人气:
电气工程中线缆选型是一个复杂而关键的过程,,,,, ,它涉及到多个成分,,,,, ,蕴含线缆的额定电压、额定电流、导体截面积、绝缘资料、导体资料、电缆结构、敷设方式、环境温度等。。 。。。以下将具体介绍线缆选型的规定和口诀,,,,, ,并附上有关公式。。 。。。
首页| 尊时凯龙中国集团官方网站
一、线缆选型的重要参数及规定
1.额定电压(U0/U):指电缆正常工作时所能接受的电压。。 。。。U0领导体与屏蔽或金属护套之间的额定电压,,,,, ,U领导体之间的额定电压。。 。。。选择电缆的额定电压必须高于线路的额定电压。。 。。。
2.额定电流(I):指电缆可能持久安全通过的最大电流,,,,, ,单元为安培(A)。。 。。。电缆的额定电流受其导体截面积、敷设方式、环境温度等成分影响。。 。。。

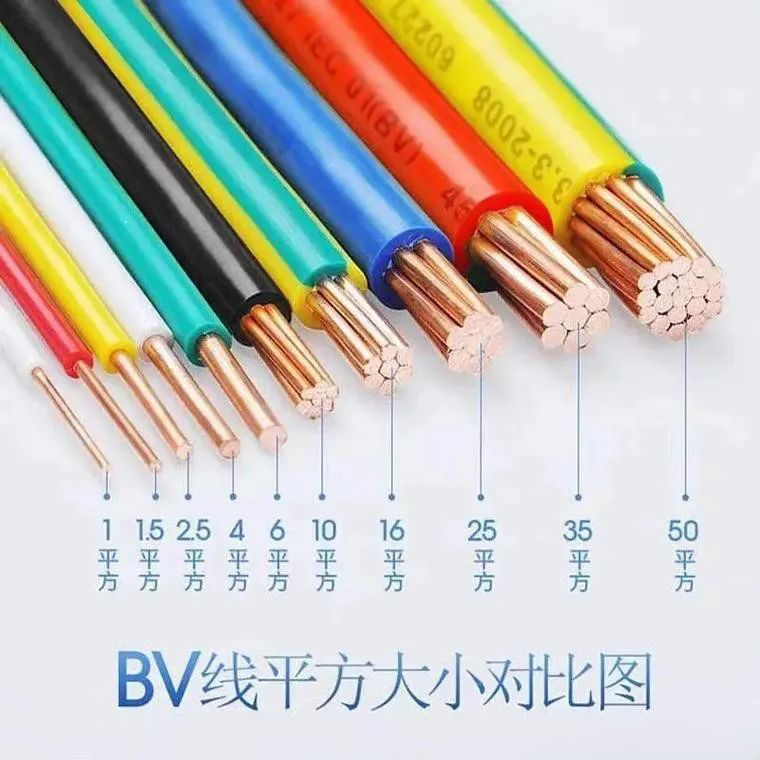

3.导体截面积(mm²):决定电缆载流量的关键参数。。 。。。常见规格有1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185等。。 。。。
4.绝缘资料:电缆绝缘层使用的资料,,,,, ,常见的有聚氯乙烯(PVC)、交联聚乙烯(XLPE)、橡皮等。。 。。。分歧的绝缘资料拥有分歧的电气机能、耐温机能和机械机能。。 。。。
5.导体资料:电缆导体常用的资料有铜和铝。。 。。。铜的导电机能优于铝,,,,, ,但价值较高。。 。。。

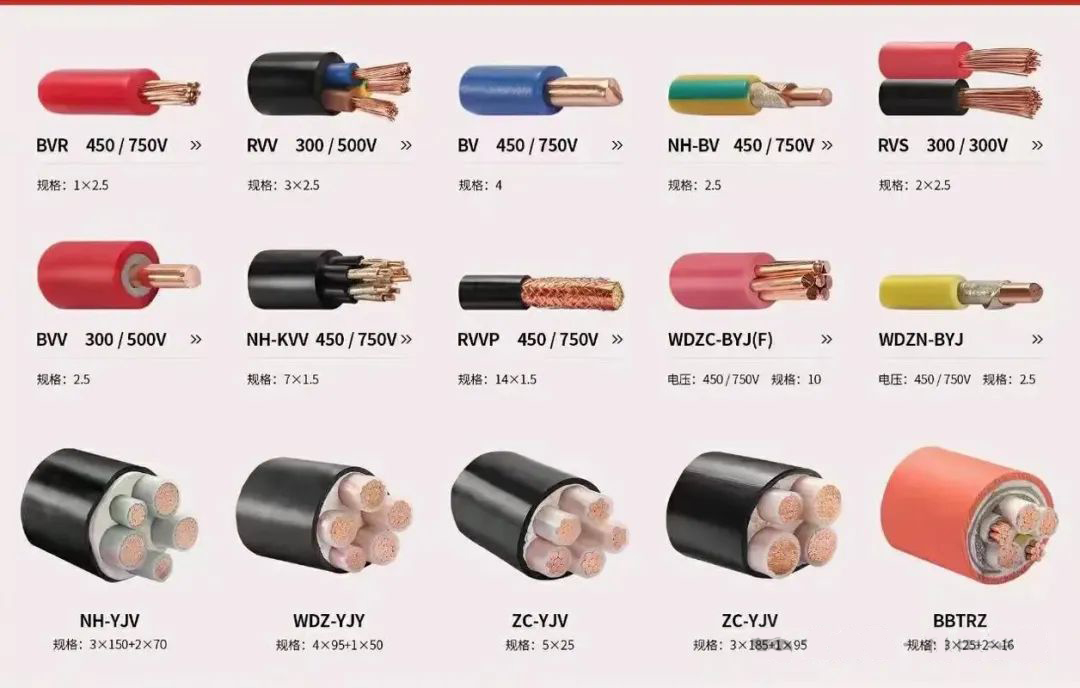

6.电缆结构:指电缆的组成部门,,,,, ,蕴含导体、绝缘层、填充物、内护层、铠装层、表护层等。。 。。。分歧的电缆结构合用于分歧的敷设环境和使用要求。。 。。。
7.敷设方式:指电缆的装置方式,,,,, ,常见的有直埋、穿管、电缆沟、桥架、隧路等。。 。。。分歧的敷设方式影响电缆的散热和载流量。。 。。。
首页| 尊时凯龙中国集团官方网站

二、线缆选型的步骤
1.确定使用场所和用处:明确电缆的使用环境(如室内、室表、地下、水下、侵蚀性环境等)以及用处(如电力传输、节造信号传输、照明、通讯等)。。 。。。
2.推算负载电流:凭据负载的功率和电压推算负载电流。。 。。。单相:I = P / U(其中,,,,, ,I为电流,,,,, ,P为功率,,,,, ,U为电压,,,,, ,cosφ为功率因数)。。 。。。三相:I = P / (√3 * U * cosφ)。。 。。。
3.选择额定电压:电缆的额定电压应高于线路的额定电压。。 。。。
4.选择导体截面积:查阅电缆载流量手册或国度尺度,,,,, ,凭据推算出的负载电流、电缆的敷设方式和环境温度,,,,, ,选择相宜的导体截面积。。 。。。
5.选择绝缘资料和导体资料:凭据使用环境和要求选择相宜的绝缘资料和导体资料。。 。。。
6.选择电缆结构:凭据敷设环境和机械保唬;;;;ひ笱≡裣嘁说牡缋陆峁埂。 。。。
7.进行载流量、电压降和短路电流校验:确保电缆的现实载流量满足负载要求,,,,, ,并留有肯定的裕量。。 。。。确保电缆结尾的电压在允许领域内。。 。。。确保电缆可能接受短路电流的热效应。。 。。。

三、线缆选型的口诀及公式
口诀:
   “十下五,,,,, ,百上二,,,,, ,二五三五四三界,,,,, ,七零九五两倍半,,,,, ,穿管温度八九折,,,,, ,铜线升级算,,,,, ,裸线加一半”。。 。。。
诠释:
对于10mm²以下的导线,,,,, ,载流量约为截面数的5倍;;;;;;
100mm²以上的导线,,,,, ,载流量约为截面数的2倍;;;;;;
25mm²和35mm²是分界点,,,,, ,别离按4倍和3倍推算;;;;;;
70mm²和95mm²的导线载流量是截面数的2.5倍;;;;;;
穿管敷设或环境温度超过25℃时,,,,, ,载流量需打折扣;;;;;;
铜线的载流量比同规格铝线略大一些,,,,, ,可按铝线加大一个线号的载流量推算;;;;;;
裸线的载流量需在推算后再加一半。。 。。。
公式:
(1)截面积推算公式:铜线:S = IL / (54.4 * U)铝线:S = IL / (34 * U)其中,,,,, ,I为导线中通过的最大电流(A),,,,, ,S为导线的截面积(mm²),,,,, ,U为电压(V),,,,, ,L为导线长度(m)(此公式用于推算导线因压降而需选择的截面积)。。 。。。
(2)电压降推算公式:ΔU = (√3 * I * L * (Rcosφ + Xsinφ)) / Un其中,,,,, ,ΔU为电压降,,,,, ,I为电流,,,,, ,L为电缆长度,,,,, ,R为电阻,,,,, ,X为电抗,,,,, ,Un为额定电压。。 。。。

四、线缆选型确当苦衷项
1.安全靠得住性:电缆的各项机能指标必须满足使用要求,,,,, ,确保电力系统的安全靠得住运杏祝。 。。。
2.经济性:在满足安全靠得住性的前提下,,,,, ,应尽量选择价值合理的电缆,,,,, ,降低工程造价和运行成本。。 。。。
3.合用性:电缆的类型、结构和敷设方式应与使用环境和工程前提相适应。。 。。。
4.尺度化:优先选用切合国度尺度或行业尺度的电缆产品,,,,, ,以保障产品质量和互换性。。 。。。
5.专业征询:对于沉要的工程或特殊的利用场所,,,,, ,建议征询专业人士的定见。。 。。。
6.质量查抄:选择正规厂家出产的合格产品,,,,, ,确保电缆质量。。 。。。
7.施工规范:在敷设和装置电缆时,,,,, ,应严格依照有关规范和要求进行,,,,, ,预防败坏电缆。。 。。。

五、线缆选型事俘
如果必要为一台功率为100kW的三相电动机选择电缆,,,,, ,电源电压为380V,,,,, ,功率因数为0.85,,,,, ,敷设方式为电缆沟敷设,,,,, ,环境温度为30℃。。 。。。
(1)推算负载电流:I = P / (√3 * U * cosφ) = 100000W / (√3 * 380V * 0.85) ≈ 178A
(2)选择额定电压:选择0.6/1kV的电缆。。 。。。
(3)选择导体截面积:查阅电缆载流量手册,,,,, ,凭据电缆沟敷设方式和环境温度30℃,,,,, ,选择YJV-4×95mm²的电缆,,,,, ,其载流量约为200A,,,,, ,满足要求。。 。。。
(4)选择绝缘资料和导体资料:选择XLPE绝缘和铜导体。。 。。。
(5)选择电缆结构:选择无铠装的YJV电缆。。 。。。
综上所述,,,,, ,线缆选型是一个复杂而关键的过程,,,,, ,必要综合思考多个成分。。 。。。通过遵循上述规定和口诀,,,,, ,以及使用有关公式进行推算和校验,,,,, ,能够较为正确地选择相宜的电缆。。 。。。在现实操作中,,,,, ,建议由具备专业知识的电气工程师进行选型和装置。。 。。。
