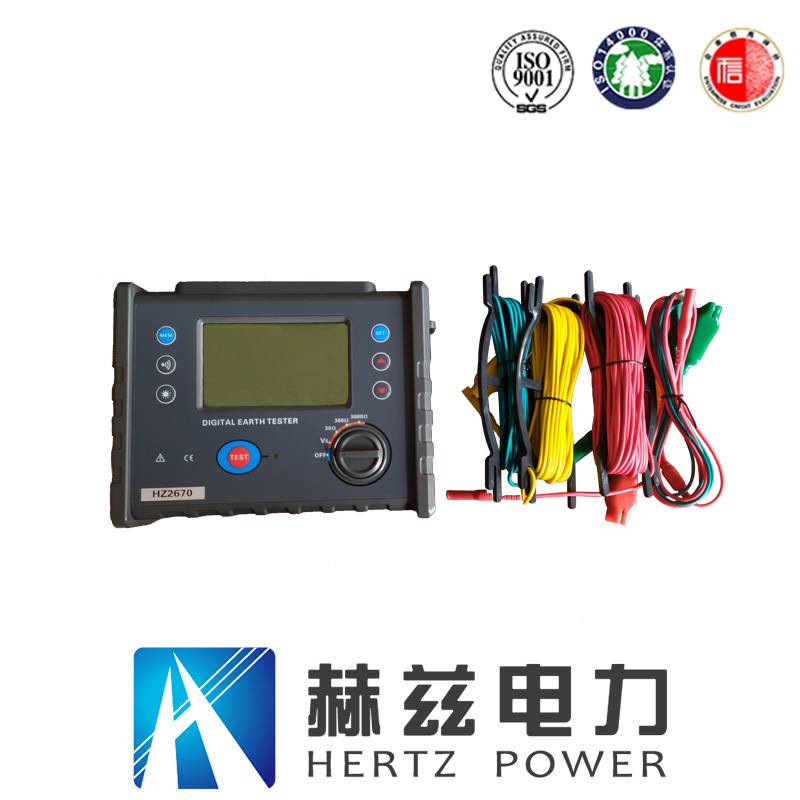

接地电阻测试仪是一种电阻丈量装置，，，，，用于电力、邮电、铁路、通讯、矿山等部门丈量各类装置的接地电阻以及丈量低电阻的导体电阻值;还能够丈量泥土电阻率及地电压。。。。。。

　　接地电阻测试仪

　　接地电阻测试仪使用步骤：

　　1、拆开接地干线与接地体的衔接点，，，，，或拆开接地干线上所有接地支线的衔接点。。。。。。

　　2、将两根接地棒别离插入地面400mm深，，，，，一根离接地体40m远，，，，，另一根离接地体20m远。。。。。。

　　3、把摇表置于接地体近旁平坦的处所，，，，，而后进行接线。。。。。。

　　(1)用一根衔接线衔接表上接线桩E和接地装置的接地体E′。。。。。。

　　(2)用一根衔接线衔接表上接线桩C和离接地体40m远的的接地棒C′。。。。。。

　　(3)用一根衔接线衔接表上接线桩P和离接地体20m远的接地棒P′。。。。。。

　　4、凭据被测接地体的接地电阻要求，，，，，调节好粗调旋钮(上有三档可调领域)。。。。。。

　　5、以约120转/分钟的速度均匀地摇颠簸表。。。。。。当表针偏转时，，，，，随即调节微调拨盘，，，，，直至表针居中为止。。。。。。以微调拨盘调定后的读数，，，，，去乘以粗调定位倍数，，，，，即是被测接地体的接地电阻。。。。。。例如微调读数为0.6，，，，，粗调的电阻定位倍数是10，，，，，则被测的接地电阻是6Ω。。。。。。

　　6、为了保障所测接地电阻值的靠得住，，，，，应扭转方位沉新进行复测。。。。。。取几次测得值的均匀值作为接地体的接地电阻。。。。。。
